Построение чертежа выкройки передней половинки брюк

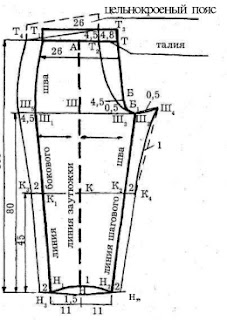

Построение чертежа выкройки мужских брюк (основа) показано на рис. 13. Лист бумаги или ватмана располагают на столе вертикально и вычерчивают прямой угол. Вершину этого угла обозначают точкой А.

Расчет длины брюк. От точки А проводят пунктирную вертикальную линию длиной 108 см (величина мерки ДИ) и ставят на конце отложенного отрезка точку Н. Через точку Н проводят горизонтальную линию, длину которой выбирают произвольно.
Расчет длины шага. От точки Н по линии АН отмеряют вверх расстояние, равное величине мерки ДШ (т. е. 80 см), и ставят точку Ш. Затем через точку Ш проводят горизонтальную линию, выбрав ее длину произвольно.
Построение линии колена. От точки Н по ли-
нии АН отмеряют расстояние, равное половине величины мерки ДШ плюс 5 см (для любого размера изделия), и ставят точку К (80 : 2 + 5 = 45 см).
Через полученную точку К проводят горизонтальную прямую, длина которой произвольна.
Расчет ширины шага. От точки Ш отмеряют влево по горизонтальной линии расстояние, равное одной четверти мерки ПОБ плюс 3,5 см (для любого размера изделия), и ставят точку IHj (48 : 4 + 3,5 см =" 15,5 см).
То же самое расстояние (15,5 см) откладывают и в правую сторону от точки Ш. Конец отрезка помечают точкой Ш2.
Оформление линии банта. От точки Ш2 влево по горизонтальной линии отмеряют 4,8 см (одну десятую величины мерки ПОБ) и ставят точку Ш3.
Из точки Щ3 проводят прямую, перпендикулярную к верхней горизонтальной линии чертежа. Точку пересечения этих двух линий обозначают буквой Т. От точки Ш3 вверх по вертикали откладывают отрезок 4,8 см (одну десятую величины
мерки ПОБ) и ставят точку Б. Точки Ш2 и Б соединяют прямой пунктирной линией и делят ее пополам, сделав засечки циркулем. От точки деления под углом 90° к пунктирной линии откладывают 1 см и ставят точку Бг Теперь точки Т, Б, Бх и Ш2 соединяют между собой. Полученная линия и является линией банта.
Оформление линии пояса. От точки Т откладывают влево по горизонтальной линии расстояние, равное половине величины мерки ПОТ плюс 5 см — величина, постоянная для любого размера изделия (42 : 2 + 5 = 26 см). На конце отрезка 26 см ставят точку Т Пунктиром в верхней части чертежа помечена линия припуска на цельнокроеный пояс.
Расчет ширины низка. От точки Н по горизонтальной линии отмеряют по 11 см в правую и левую стороны (величина мерки ШН минус 2 см, поделенная на 2) и ставят точки HjHHA (24 - 2)": 2=11 cii.
Оформление линии низка. От точки Н откладывают вверх по вертикальной линии 1 см. После этого точки Н2, 1 иН. соединяют плавной, слегка вогнутой линией.
Оформление линии бокового шва. Точку Т1 соединяют сточкой Ш1 плавной, чуть выпуклой линией. От точки Шх к точке К1 проводят прямую линию. Точку пересечения этой прямой с линией колена обозначают К
Оформление линии шагового шва. Точку Ш2 соединяют с точкой Н2, а точку пересечения с линией колена обозначают К2. Через точки А, Ш, К, Н проводят линию заутюживания (на рисунке она обозначена пунктиром).
